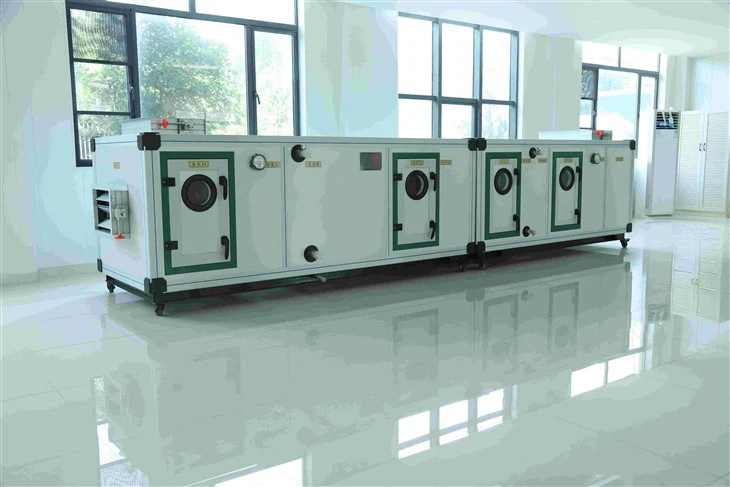

Unitatea de tratare a aerului din spital

Unitate de tratare a aerului (AHU)este o componentă crucială a sistemelor de încălzire, ventilație și aer condiționat (HVAC), responsabilă pentru reglarea și circulația aerului. UTA-urile sunt utilizate în diverse aplicații, inclusiv clădiri comerciale, facilități industriale, spitale și complexe rezidențiale, pentru a menține calitatea și confortul aerului din interior.

Răcire, volum de apă, rezistență la apă

Condiții de răcire: temperatura aerului de admisie a becului uscat 27 grade, temperatura a becului umed 19,5 grade, temperatura apei de intrare 7 grade, temperatura apei la ieșire 12 grade

Factor de corecție a stării de răcire

Ps: 1. Factorii de corecție de mai sus sunt determinați pe baza valorilor medii ale diferitelor unități. Pentru unitățile mici (05~15), înmulțiți cu 0,95; pentru unități mari (50-200), înmulțiți cu 1,08.
2. Factorii de corecție de mai sus sunt valori aproximative și sunt doar pentru referință.

Corectare la diferite viteze ale vântului, temperatura aerului de admisie și condițiile de temperatură a apei:

Capacitatea reală de răcire= Capacitatea de răcire din tabelul 1 × K1 × K3
Debitul real de apă= Debitul de apă din tabelul 1 × K1 × K3
Rezistența reală la apă= Rezistența la apă din tabelul 1 × K2 × K4

Exemplu:Selectând aparatul de aer condiționat YG-20, viteza vântului frontal al serpentinei de răcire este de 2,5 m/s. Conform tabelului 1, capacitatea de răcire este de 150,8 kW, debitul de apă este de 26,21 m³/h și rezistența la apă este de 14,07 kPa. Determinați capacitatea reală de răcire, debitul de apă și rezistența la apă atunci când temperatura aerului de admisie a becului uscat este de 27 de grade, temperatura a becului umed este de 21 de grade, temperatura apei de intrare este de 7 grade și temperatura de ieșire a apei este de 12 grade.

Soluţie:Din tabelul K1, factorul de corecție K1=1.14. Din tabelul K2, factorul de corecție K2=1.27.
Prin urmare:

Capacitatea reală de răcire (Q)= Capacitate de răcire în stare standard × K1=150,8 × 1,14=171,91 kW

Debitul real de apă (V)= Debit de apă în stare standard × K1=26,21 × 1,14=29,88 m³/h

Rezistența reală la apă (P)= Rezistență la apă în condiții standard × K2=14,07 × 1,27=17,87 kPa

Incalzire, volum de apa, rezistenta la apa

Condiții de încălzire: temperatura de intrare a aerului 15 grade, temperatura de intrare a apei 60 de grade

Notă: 1. Referința de performanță a unității la o viteză împotriva vântului de 2,5 m/s
2. Bobina este o bobină cu dublu scop pentru aplicații la cald și la rece

• Cadrul este asigurat cu benzi presurizate pe toate laturile, separand complet materialele metalice interne si externe, rezultand un design complet lipsit de punti termice. Acest design a obținut un brevet național.
• Rulmenții ventilatorului folosesc rulmenți cu bile de precizie lubrifiați, iar inelul de etanșare exterior al rulmentului este fabricat din cauciuc poliamidă, care este rezistent la căldură și capabil să absoarbă vibrațiile și zgomotul mecanic. Rotoarele ventilatoarelor de aer condiționat din seria de purificare sunt realizate din plăci de oțel de înaltă calitate și, dacă este necesar, configurate cu palete curbate înapoi, rezultând forme aerodinamice specifice pentru o eficiență mai mare și niveluri de zgomot mai reduse.
• Bobinele folosesc o structură cu aripioare din tub de cupru în care tuburile de cupru sunt strâns legate cu aripioarele de aluminiu prin expansiune mecanică sau hidraulică, asigurând rezistență termică de contact minimă și performanță optimă de transfer de căldură.
• Tava de scurgere a condensului este fabricată opțional din tablă de oțel de înaltă calitate sau SUS304 (oțel inoxidabil 304), construită cu umplutură din spumă poliuretanică cu două straturi. Designul înclinat facilitează o mai bună scurgere a condensului și a obținut un brevet național.
• Sistemul include secțiuni de filtrare inițiale, medii și de înaltă eficiență echipate cu manometre de presiune diferențială pentru a monitoriza rezistența inițială și finală a filtrelor, oferind date științifice pentru înlocuirea filtrului. Sistemul poate fi configurat cu filtre primare, medii și de înaltă eficiență, precum și cu filtre de foto-hidroionizare, electrostatice de înaltă tensiune și filtre electronice de purificare, conform cerințelor specifice.

Suflantă: Rulmenții de suflare folosesc rulmenți cu bile de precizie lubrifiați, iar inelul de etanșare exterior al rulmentului este fabricat din cauciuc poliamidă, care este rezistent la temperaturi ridicate și poate absorbi vibrațiile și zgomotul mecanismului. Rotorul ventilatorului de aer condiționat din seria de purificare este realizat din tablă de oțel de înaltă calitate (rotorul înclinat înapoi este configurat după cum este necesar), care este mai în concordanță cu forma specifică a aerodinamicii, cu eficiență ridicată și zgomot redus.

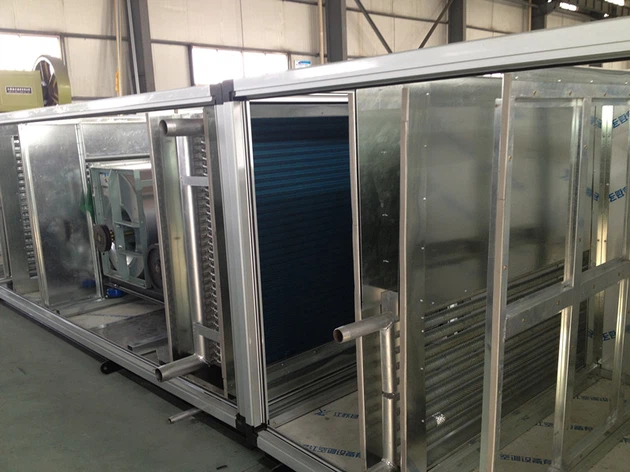

Răcitor de suprafață: este adoptată structura tubului de cupru și a foii de aluminiu. Tubul de cupru și foaia de aluminiu sunt strâns combinate prin expansiunea mecanică sau a presiunii apei și testate cu presiunea aerului de 1,6 Mpa pentru a asigura rezistența termică de contact minimă pentru a obține cel mai bun efect de transfer de căldură. Tava de condens este realizată din tablă de oțel de înaltă calitate sau SUS304, dublu strat umplut cu spumă poliuretanică, iar designul pantei este mai propice pentru evacuarea condensului, care a obținut brevetul național.



Filtru: Secțiunile de filtrare cu eficiență primară, medie și înaltă sunt echipate cu manometre de presiune diferențială pentru a monitoriza rezistența inițială și finală a filtrului, oferind o bază științifică pentru înlocuirea filtrului. Filtrele primare, de eficiență medie și înaltă, precum și filtre de ioni de fotohidrogen, filtre electrostatice și electronice de purificare de înaltă tensiune pot fi configurate în funcție de cerințe.
