În calitate de furnizor de convectoare naturale de pardoseală, una dintre cele mai frecvente întrebări de la clienții noștri este despre numărul maxim de aceste unități care pot fi conectate într-un sistem. Această interogare este crucială, deoarece are un impact direct asupra eficienței, performanței și designului general al unui sistem de încălzire sau de răcire. În această postare de blog, vom aprofunda în factorii care determină acest număr maxim și vom oferi câteva linii directoare care să vă ajute să luați decizii informate pentru proiectele dvs.
Înțelegerea convectoarelor naturale de podea
Înainte de a discuta numărul maxim de unități care pot fi conectate, este esențial să înțelegem ce sunt convectoarele naturale de podea. Acestea sunt dispozitive de încălzire sau răcire care folosesc convecția naturală pentru a circula aerul. Acestea sunt instalate de obicei la nivelul podelei și funcționează prin încălzirea sau răcirea aerului din apropierea podelei, care apoi se ridică și este înlocuit cu aer mai rece sau mai cald, creând un ciclu continuu de mișcare a aerului.

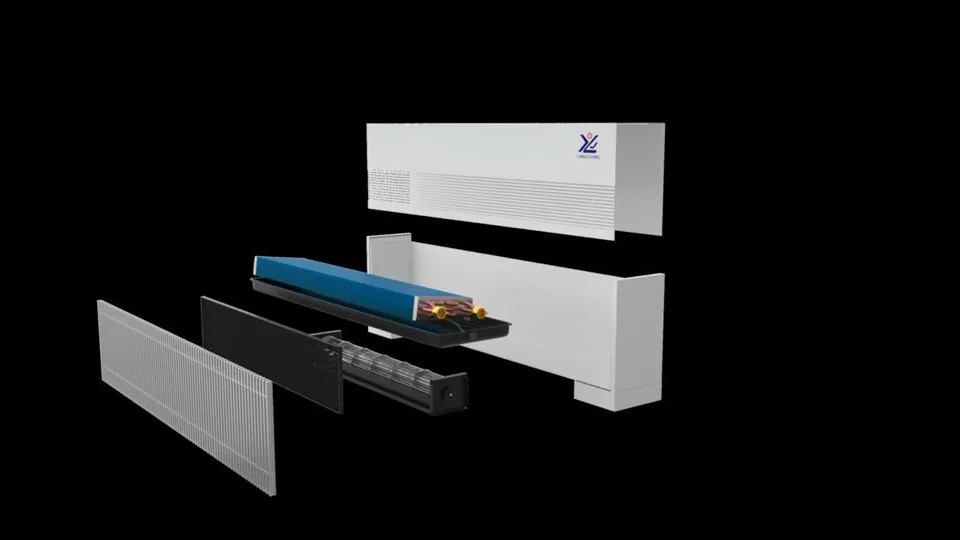

În comparație cu alte tipuri de convectoare de podea, cum ar fiConvector forțat de pardoseală,Convector de podea montat la suprafață, șiConvector vertical de podea, Convectoarele naturale de pardoseală oferă o funcționare mai eficientă energetic și mai silențioasă, deoarece nu se bazează pe ventilatoare pentru a mișca aerul.
Factori care afectează numărul maxim de unități conectate
1. Capacitate hidraulică
Capacitatea hidraulică a sistemului este unul dintre factorii primari care limitează numărul de convectoare naturale de pardoseală care pot fi conectate. Fiecare convector are o anumită cerință de debit pentru a funcționa eficient. Debitul total al tuturor convectoarelor conectate nu trebuie să depășească capacitatea pompei și a sistemului de conducte.
Dacă sunt conectate prea multe convectoare, debitul prin fiecare unitate poate fi insuficient, ceea ce duce la un transfer slab de căldură și la o performanță redusă. Pentru a determina numărul maxim de convectoare pe baza capacității hidraulice, trebuie să cunoașteți cerințele de debit ale fiecărui convector și debitul maxim pe care îl pot gestiona pompa și conductele.
De exemplu, dacă un singur convector de podea naturală necesită un debit de 0,5 litri pe minut și pompa poate oferi un debit maxim de 10 litri pe minut, în teorie, puteți conecta până la 20 de convectoare. Cu toate acestea, acesta este un calcul simplificat și trebuie luați în considerare și alți factori, cum ar fi frecarea conductei și căderea de presiune.
2. Cerințe de încărcare termică
Încărcarea termică a spațiului este un alt factor critic. Capacitatea totală de încălzire sau răcire a convectoarelor naturale de pardoseală conectate ar trebui să se potrivească cu sarcina termică a zonei pe care urmează să o deservească. Dacă sunt instalate prea puține convectoare, spațiul poate să nu atingă temperatura dorită. Pe de altă parte, dacă sunt instalate prea multe, poate duce la supra-încălzire sau supra-răcire, ceea ce nu numai că este o risipă, ci poate provoca și disconfort pentru ocupanți.
Pentru a calcula sarcina termică, trebuie să luați în considerare factori precum dimensiunea încăperii, nivelul de izolare, numărul de ferestre și uși și climatul exterior. Odată ce ați determinat sarcina termică, puteți selecta numărul și tipul adecvat de convectoare naturale de pardoseală cu capacitatea potrivită de încălzire sau răcire.
3. Căderea de presiune
Căderea de presiune are loc pe măsură ce fluidul curge prin țevi și convectoare. Pe măsură ce mai multe convectoare sunt adăugate la sistem, căderea de presiune crește. Dacă scăderea de presiune devine prea mare, este posibil ca pompa să nu poată menține debitul necesar.
Căderea de presiune este afectată de factori precum lungimea și diametrul țevilor, numărul de coturi și fitinguri și debitul. Pentru a minimiza căderea de presiune, este important să utilizați dimensiunea adecvată a țevii și aranjarea sistemului de țevi într-un mod eficient.
4. Compatibilitatea sistemului de control
Sistemul de control al sistemului de încălzire sau răcire joacă, de asemenea, un rol în determinarea numărului maxim de convectoare naturale de pardoseală conectate. Este posibil ca fiecare convector să fie controlat individual pentru a asigura o performanță optimă. Dacă sistemul de control are un număr limitat de puncte de control, acesta poate limita numărul de convectoare care pot fi gestionate eficient.
Calcularea numărului maxim de unități conectate
Pentru a calcula numărul maxim de convectoare naturale de pardoseală care pot fi conectate într-un sistem, puteți urma acești pași generali:
- Determinați sarcina termică: Calculați sarcina termică a spațiului utilizând metode standard de calcul a încărcăturii termice. Acest lucru vă va oferi o idee despre capacitatea totală de încălzire sau răcire necesară.
- Selectați modelul convectorului: Alegeți un model de convector natural pentru podea cu o capacitate adecvată de încălzire sau răcire pe unitate.
- Calculați numărul pe baza încărcăturii termice: Împărțiți sarcina totală de căldură la capacitatea de încălzire sau de răcire a unui singur convector pentru a obține o estimare inițială a numărului de unități necesare.
- Verificați capacitatea hidraulică: Determinați cerințele de debit ale fiecărui convector și debitul maxim al pompei și al sistemului de conducte. Asigurați-vă că debitul total al tuturor convectoarelor conectate nu depășește capacitatea sistemului.
- Luați în considerare scăderea presiunii: Folosiți metode de calcul a căderii de presiune pentru a vă asigura că scăderea de presiune din sistem este în limite acceptabile.
- Verificați compatibilitatea sistemului de control: Verificați dacă sistemul de control poate gestiona numărul de convectoare pe care intenționați să le conectați.
Studii de caz
Să luăm în considerare un studiu de caz al unei clădiri mici de birouri cu o suprafață totală de 500 de metri pătrați. Sarcina termică a clădirii este calculată a fi de 50.000 de wați. Selectam un model de Convector Natural Floor cu o capacitate de incalzire de 2.500 wati pe unitate.
Pe baza încărcăturii termice, am avea nevoie de 50.000 / 2.500 = 20 de convectoare. Totuși, când verificăm capacitatea hidraulică, constatăm că pompa poate furniza doar un debit maxim de 15 litri pe minut, iar fiecare convector necesită un debit de 1 litru pe minut. Deci, numărul maxim de convectoare pe care le putem conecta pe baza capacității hidraulice este de 15.
În acest caz, este posibil să fie nevoie fie să creștem capacitatea pompei, fie să alegem un model de convector cu un debit mai mic pentru a îndeplini cerințele de încărcare termică.
Concluzie
Determinarea numărului maxim de convectoare naturale de podea care pot fi conectate într-un sistem este un proces complex care necesită o luare în considerare atentă a mai multor factori. Înțelegând capacitatea hidraulică, cerințele de încărcare termică, căderea de presiune și compatibilitatea sistemului de control, puteți proiecta un sistem care funcționează eficient și eficient.
Dacă plănuiți un proiect care implică convectoare naturale de podea și aveți nevoie de asistență pentru a determina numărul adecvat de unități pentru sistemul dvs., suntem aici pentru a vă ajuta. Echipa noastră de experți are o experiență vastă în proiectarea și instalarea sistemelor de încălzire și răcire cu convectoare naturale de pardoseală. Contactați-ne pentru a discuta cerințele proiectului dumneavoastră și pentru a începe procesul de achiziție. Ne angajăm să vă oferim cele mai bune soluții pentru nevoile dumneavoastră.
Referințe
- Manual ASHRAE - Sisteme și echipamente HVAC. Societatea Americană a Inginerilor de Încălzire, Refrigerare și Aer condiționat.
- „Proiectarea hidraulică a sistemelor de încălzire și răcire” de către diverși autori din domeniul ingineriei HVAC.
- Documentația tehnică a producătorului pentru convectoarele naturale de pardoseală.
